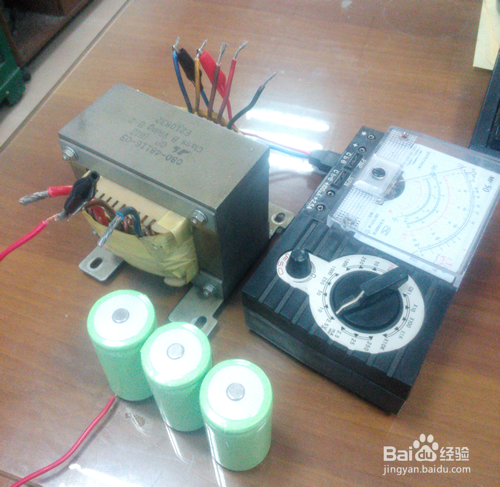

1、其实需要用的工具不多,一个机械万用表(电子式反而不好),和一组直流电源,或者几节干电池也可以

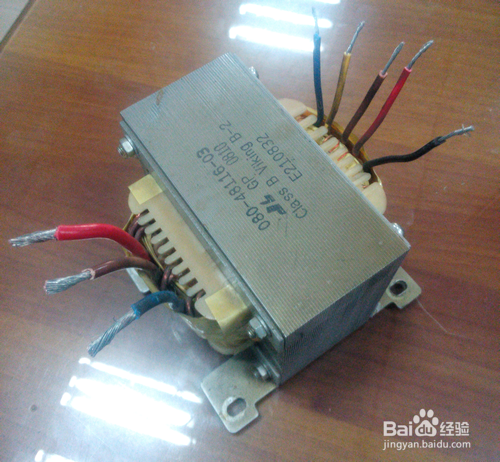

2、首先万用表选择欧姆档,通过通断,电阻大小判断有多少个绕组

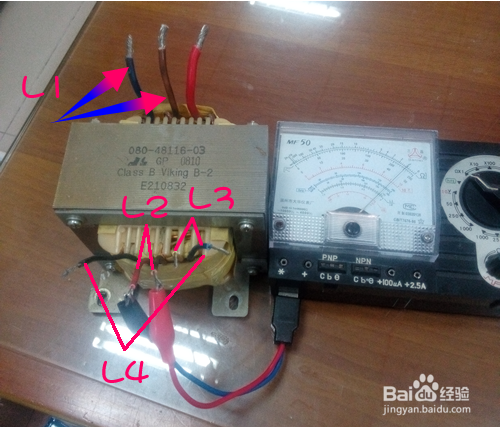

3、标记绕组最大阻值的两根线,这里一共有四个绕组
4、初级L1为双组并绕,但不知道具体方向
首先次级选择其中一组,万用表选择直流档

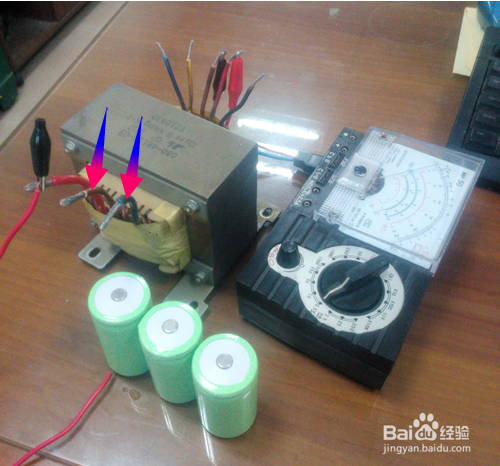

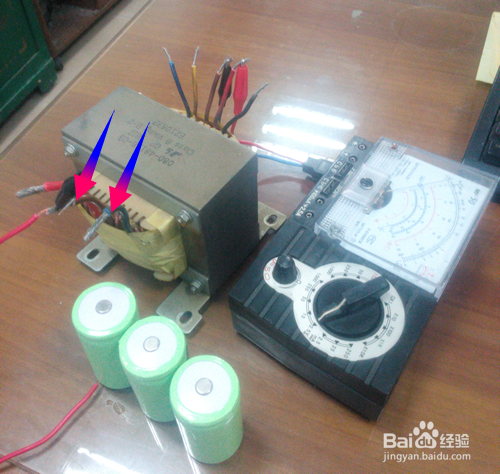

初级绕组共同端连接直流电源的其中一极,另一极分别触点导通绕组另一端,然后观察万用表指针的摆动方向
如果指针摆动方向是一致,则初级两端为同向绕组
如果指针摆动方向不一致,则初级两端为异向绕组

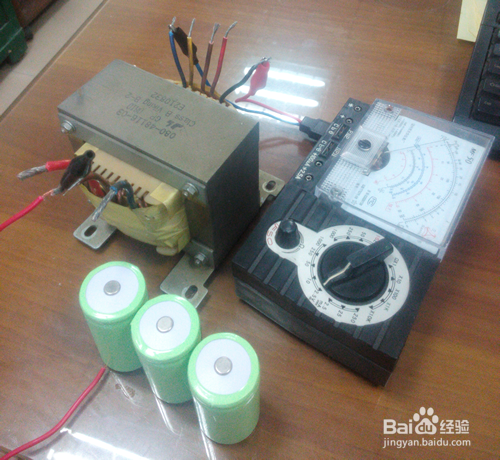

5、初级辨别方向后,给其中两根线通电
次级选择一个绕组,例如L2
万用表选择直流档,用于测试输出端的正负极性
如果万用表向右偏转,则初级的正极与次级接万用表的正极为同名端,反之就是另一端,本次测量结果是棕色线是"正极"

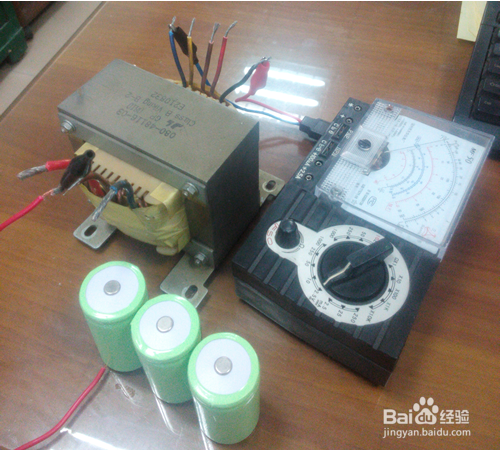

6、接下来测量L3绕组,测量结果是黄色线是"正极"
7、接下来测量L4绕组,测量结果是黑色线是"正极"
8、因此,初级的棕色线(或者红色线)与次级的棕色线,黄色线,黑色线称为同名端
