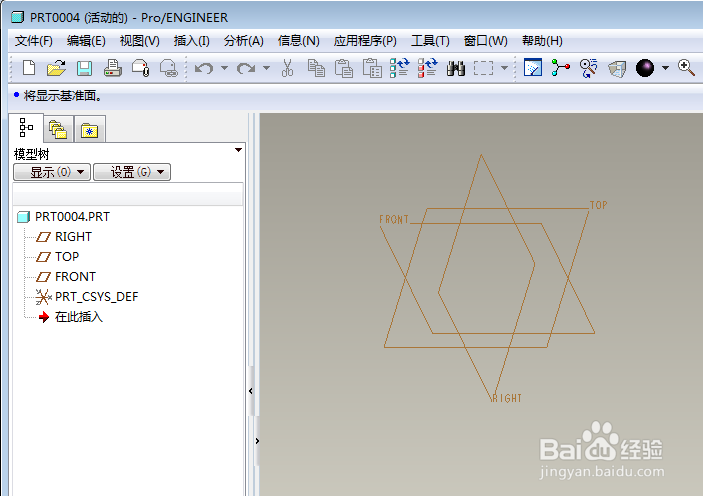

1、如下图示，
打开Proe软件，新建一缺省的实体零件，

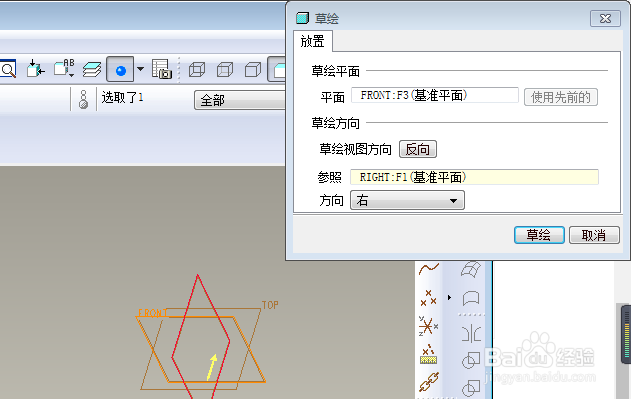

2、如下图所示，
执行【拉伸——放置——定义——FRONT面——草绘】，
直接进入草绘环境。

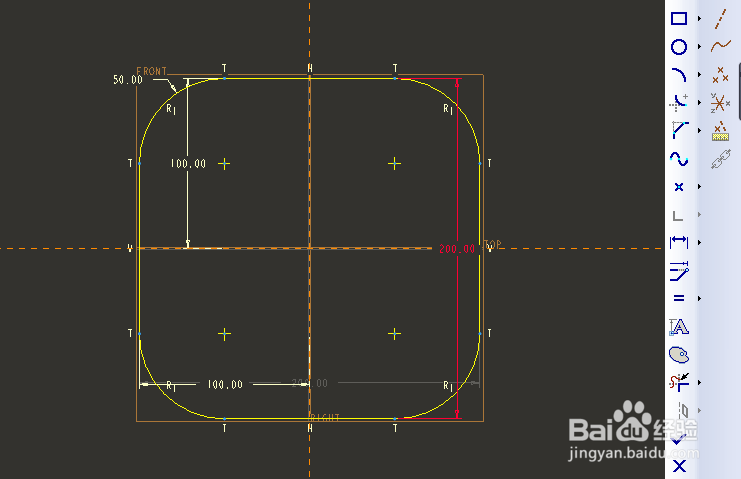

3、如下所示，
激活矩形命令，画一个正方形，双击修改尺寸：边长200，边距离轴100，
激活倒圆角命令，四个圆弧角，添加相等约束，双击修改尺寸，半径R50，
点击右边工具栏中的√，完成并退出草绘。

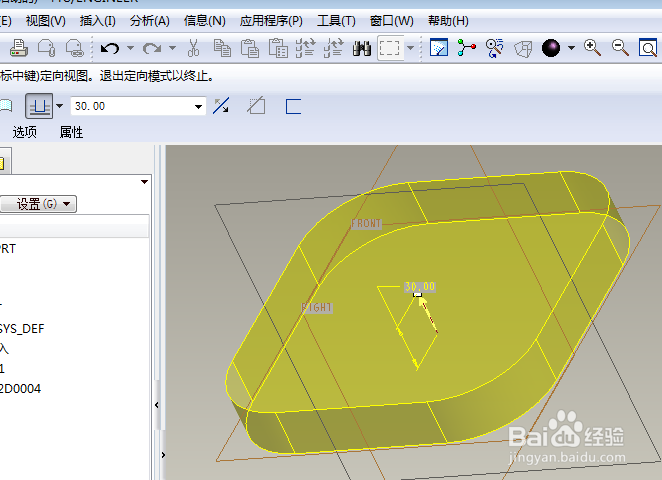

4、如下所示，
双击修改拉伸高度为50，
回车。

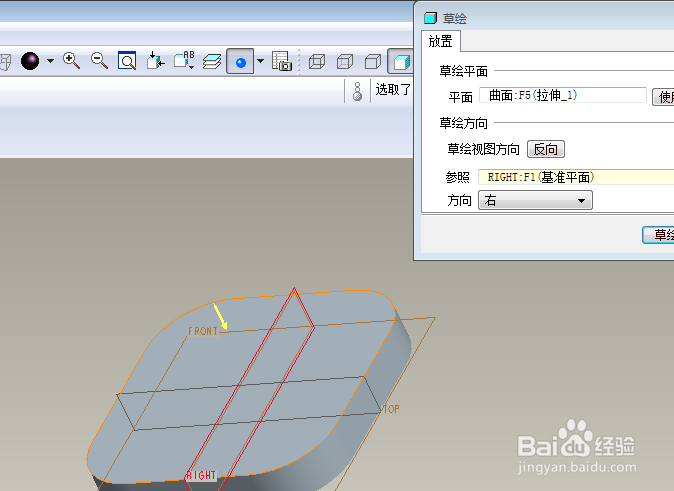

5、如下图所示，
执行【拉伸——放置——定义——实体上平面——草绘】，
直接进入草绘环境。

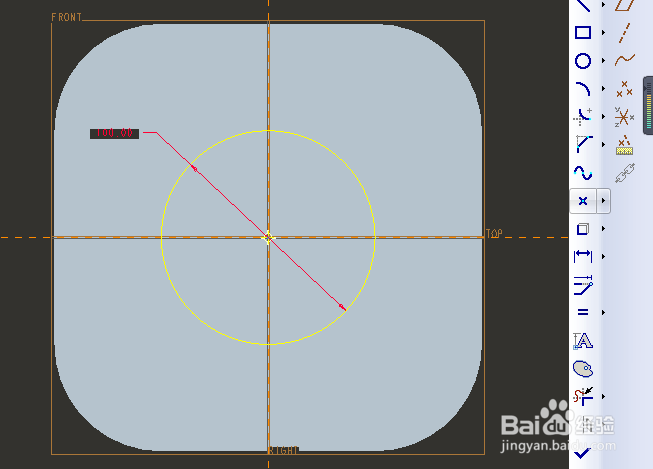

6、如下所示，
激活圆命令，画一个圆，双击修改直径为100，
点击右边工具栏中的√，完成并退出草绘。

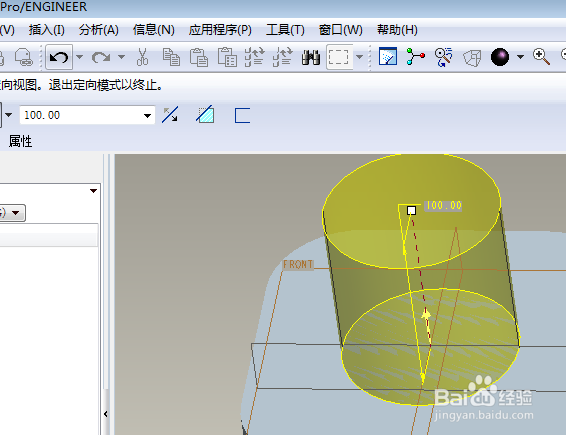

7、如下所示，
双击修改拉伸高度为100，
回车。

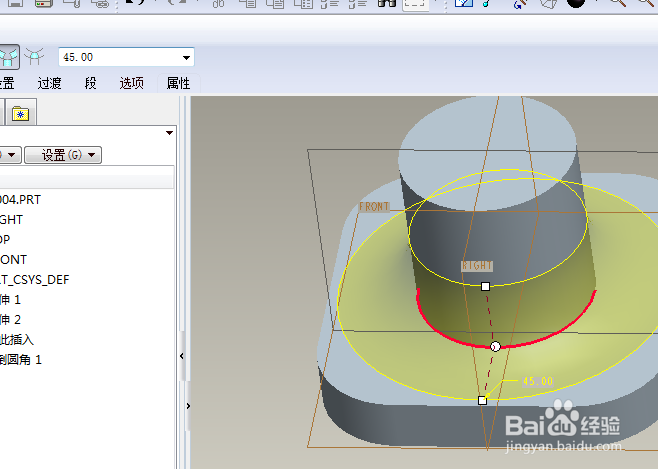

8、如下所示，
点击右边工具栏中的倒圆角命令，
左上角设置半径为R45，
选中实体交线，
回车，完成并结束倒圆角操作。

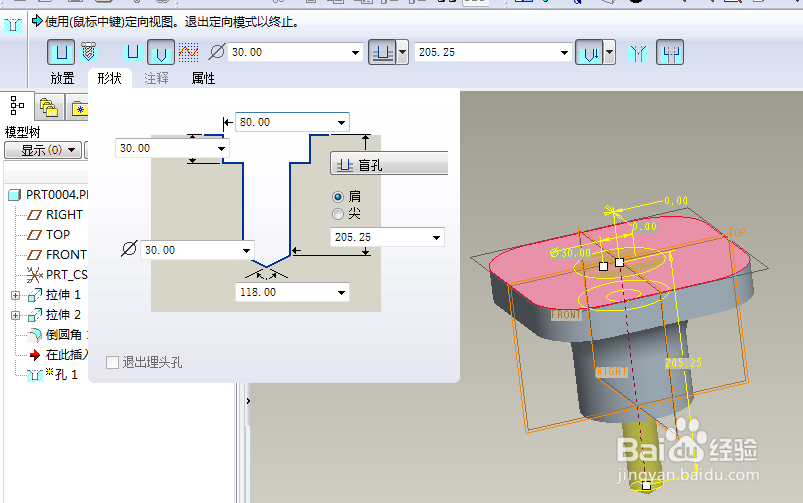

9、如下所示，
点击右边工具栏中的孔命令，
左上角设置沉头孔，双击修改尺寸，具体尺寸见下图，
回车，完成并结束孔的创建。

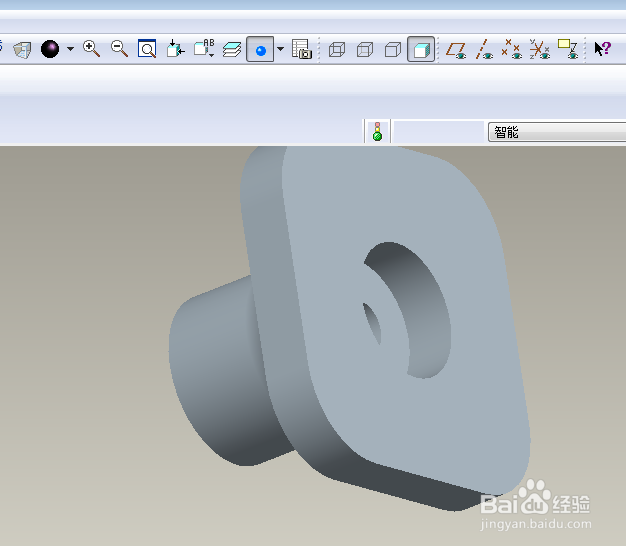

10、如下所示，
隐藏所有的基准，
、、、、、、、
至此
这个机械零件的三维实体就创建完成，
本次训练结束。
